静扭试验台

产品简介

凯瑞装备静扭试验台主要用于机械传动轴类零部件或总成（如轴杆、联轴节零部件、驱动桥、传动轴、半轴、变速箱等传动总成）的静扭转强度和刚性试验。更换不同的固定支架及连接件，可满足大部分汽车零部件的静扭转强度及刚度试验。

资料下载

功能用途

静扭强度试验、静扭刚性试验

优势特点

覆盖面广
通过部分夹具扩充设计，可满足机械传动轴类零部件或总成（如轴杆、联轴节零部件、驱动桥、传动轴、半轴、变速箱等传动总成）的静扭转强度和刚性试验。

功能齐全
可采用手动、自动、程序模式；
自动模式下，能够自动记录输出扭矩和转角、扭矩和时间、角度和时间的关系曲线，并计算试件的刚度系数和强度后备系数。

操作简单
试验台自动化程度高，操作和维护均很方便。

技术参数

最大静态扭矩	0～200KNm（支持非标定制）
扭矩测量精度	≤±0.1%FS
转角测量范围	无限制
转角测量精度	≤0.01°
转角控制精度	≤0.05°
最大输入转速	10r/min
转速测量精度	≤1%
转速控制精度	≤1%
控制方式	扭矩控制、转角控制

适用标准

新行业标准修订稿《汽车驱动桥技术条件和台架试验方法》
GB 12348-2008《工业企业厂界环境噪声排放标准》
QC/T 29082—1992《汽车传动轴技术条件》
QC/T 523—1999《汽车传动轴总成台架试验方法》
QC/T533—1999《汽车驱动桥台架试验方法》
QC/T534—1999《汽车驱动桥台架试验评价指标》

工程案例

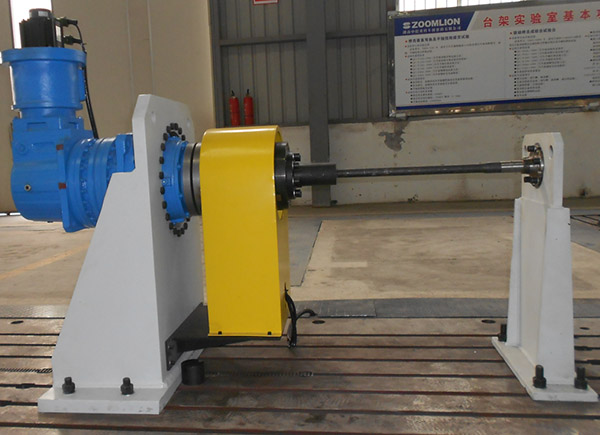

半轴静扭试验台

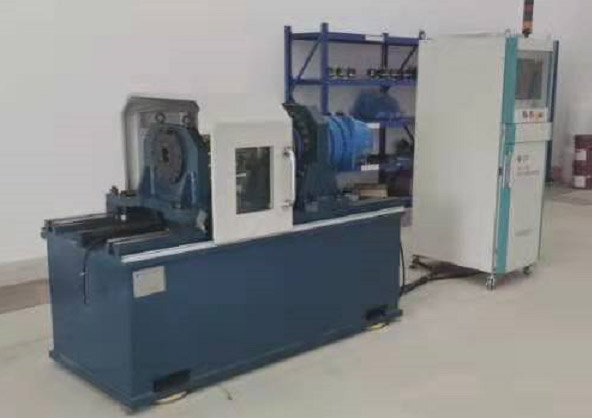

差速器扭试验台

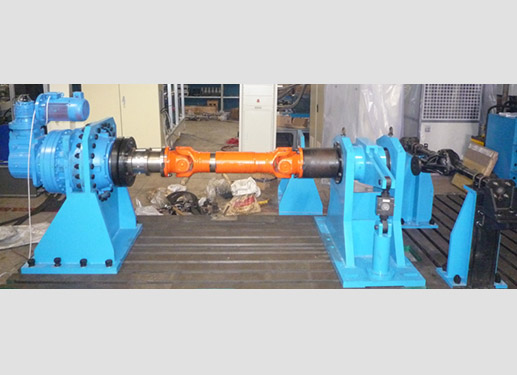

传动轴、桥总成静扭试验台

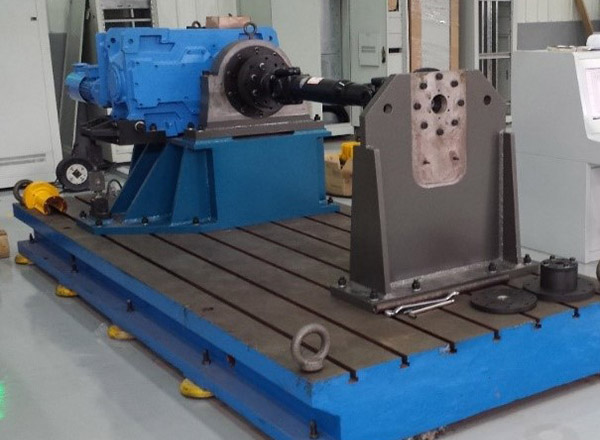

传动轴静扭试验台
