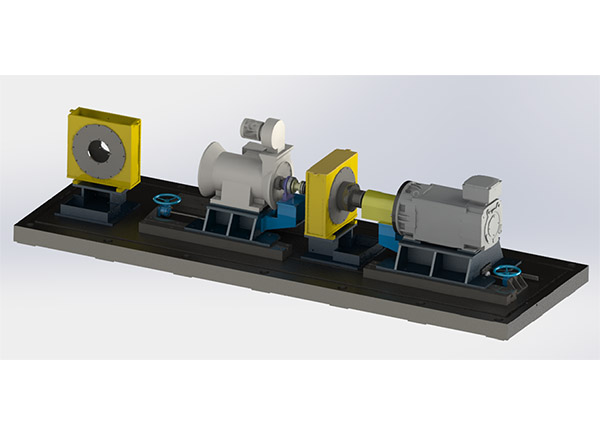

变矩器试验台

产品简介

凯瑞装备变矩器测试系统应用于乘用车变矩器产品的疲劳检测和开发研究；能够满足功率200kW以下的变矩器的多种性能及可靠性试验。

资料下载

功能用途

乘用车变矩器产品的疲劳检测和开发研究

优势特点

电伺服闭环控制
采用伺服闭环系统，同时控制变矩器的压力和流量。

高速测频
可满足大功率电机、变频器强干扰源环境下，转速、扭矩传感器高速、可靠、精确采集。

安全分级与振动报警监测
具备系统级保护和用户可自定义分级保护措施，保护台架和试验安全运行；
台架可接入市场主流振动监测系统或自研振动监测系统，实时显示时域和频域下振动曲线，显示试验过程的振动趋势，触发振动监测阈值后报警停机。

节能环保
全封闭电驱动共直流母线系统，实现能量循环利用，实现节能环保。

增值服务
用户可选择接入我司提供的台架信息化管理系统，可实现台架试验状态集中监控、手机端实时远程监控等功能。

技术参数

项目	指标
电源要求	三相380V±10%；单相220V±10%；50HZ
环境要求	环境温度5℃~45℃；环境湿度10~95%
驱动	驱动功率≤250KW；驱动转速0～7000 r/min
转速	测量精度：±1r/min；控制精度：±2r/min
扭矩	输入扭矩≤550Nm；测量精度：±0.05%FS；控制精度：+/- 0.2%FS

适用标准

GB/T7680-2005 《液力变矩器性能试验方法》
JB/T9720-2001 《工程机械变速器性能试验方法》
JB/T9711-2001 《单级向心涡轮液力变矩器通用技术条件》
JB/T 10135-1999 《工程机械液力传动装置技术条件》

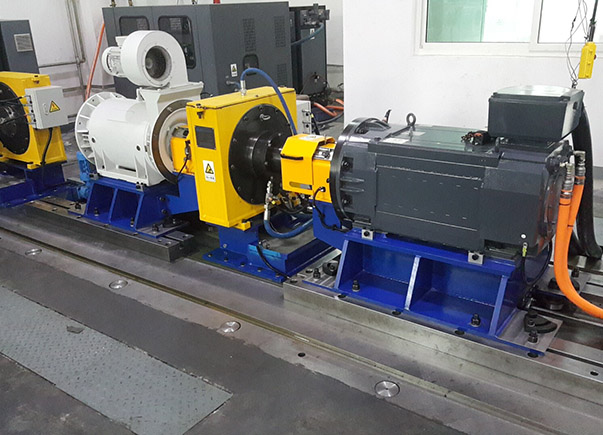

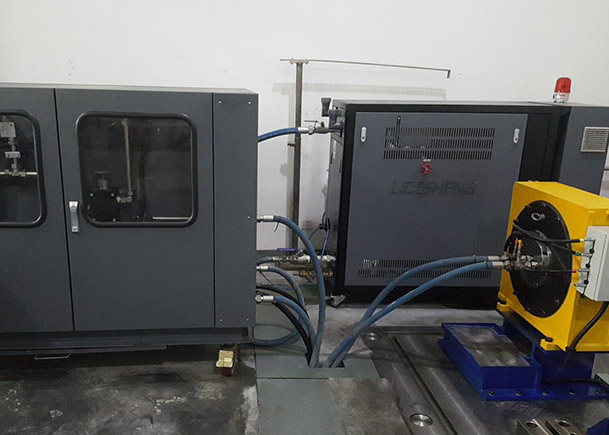

工程案例

变矩器测试系统产品应用
