电力测功系统

油流台

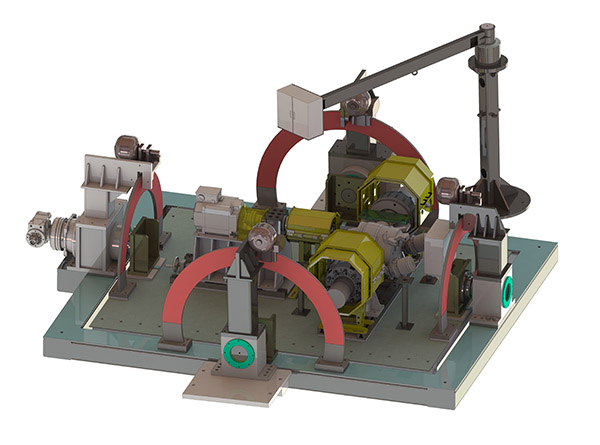

产品简介

凯瑞装备油流台是用于各型常规能源后驱动桥总成油流温升倾斜试验的专用设备。

资料下载

功能用途

后驱动桥总成油流温升倾斜试验

优势特点

安全分级监测
用户可自定义报警触发条件以及处理措施。

振动报警监测
高速采集振动加速度信号，经分析处理可显示振动趋势，并根据用户设置的警告和报警阈值来实现报警停机；
可提供频域振动曲线。

人机交互功能完善
采用伺服电机作为驱动单元，实现整车行驶过程中变速器姿态模拟；
台架具体有前后左右四个方向上的倾斜翻转，最大旋转角度为45度，翻转速率可调；
可按照程序设定电机转速，加速度、上下坡度、侧倾角度，方向、速度同时自动控制；
台架具备翻转锁止功能。台架翻转到达设定角度时可自动锁死，锁止机构可通过手动和软件自动控制。

技术参数

项目	指标
电机	电机最高转速	转速测量精度	扭矩测量精度
电机	6000rpm	±1rpm	0.05%FS
驱动桥输入转速	0～4000r/min
双向角度	±20°；±35°
翻转角度	测量范围	测量精度	控制精度
翻转角度	±100°	±0.2°	±0.5°

适用标准

QC/T29063－1999 《汽车机械式变速器总成试验技术条件》
QC/T568－1999 《汽车机械变速器台架试验方法》
QC/T533－1999 《汽车驱动桥台架试验方法》

选配装置

喷淋系统；冷却液温控流量；润滑油温控流量

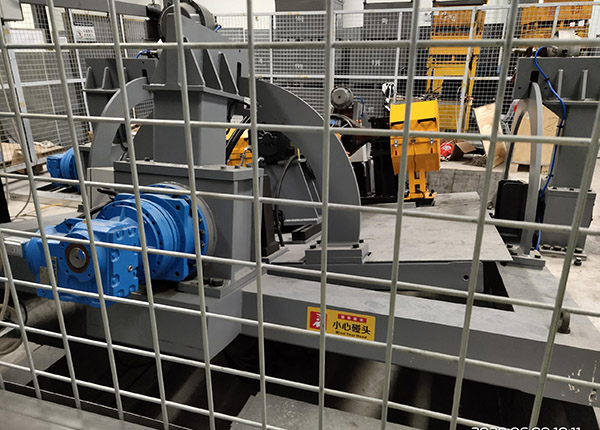

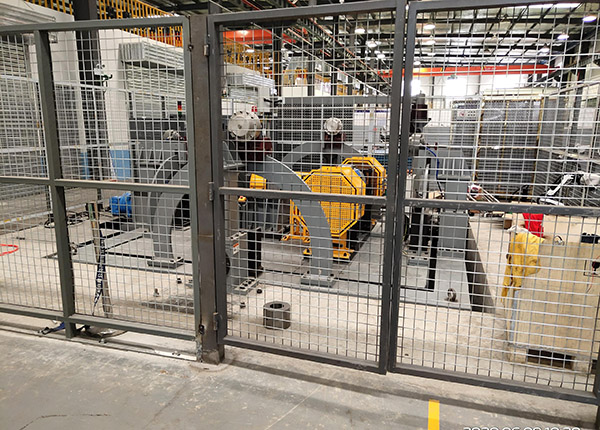

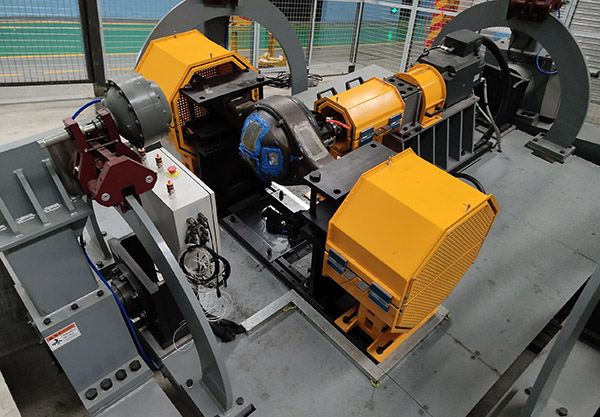

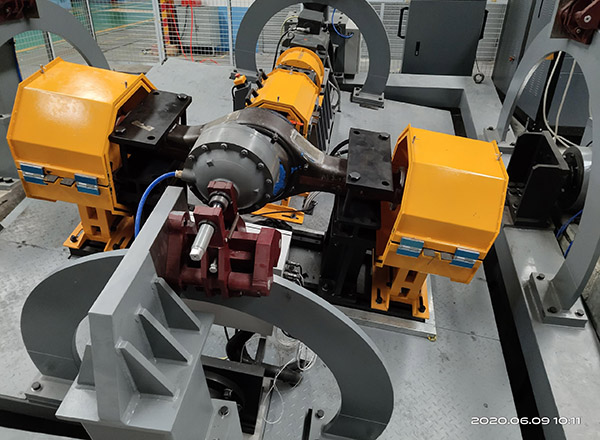

工程案例

油流台应用
